Схемы в КМ


Проект марки КМ





Принципиальный момент в оформлении чертежей КМ по ГОСТ в схематичном
отображении элементов. В нормах нет четкого правила схематичной подачи
конструкций КМ. В качестве примера оформления можно использовать строительные
серии. При часто используемых масштабах  1:100, 1:200 отображение двутавров,
швеллеров как правило в виде линии или прямоугольника, в зависимости от ориентации
(при ориентации стенкой к нам, профиль показывается в теле, иначе линией).
Уголки линией. Трубы, коробки в теле.
Дополнительно приходится утрировать особенно при масштабе 1:200.
При масштабах 1:50 возможно показывать все профили в теле.
ГОСТ 21.502-2007 СПДС. Правила выполнения проектной и рабочей документации
металлических конструкций

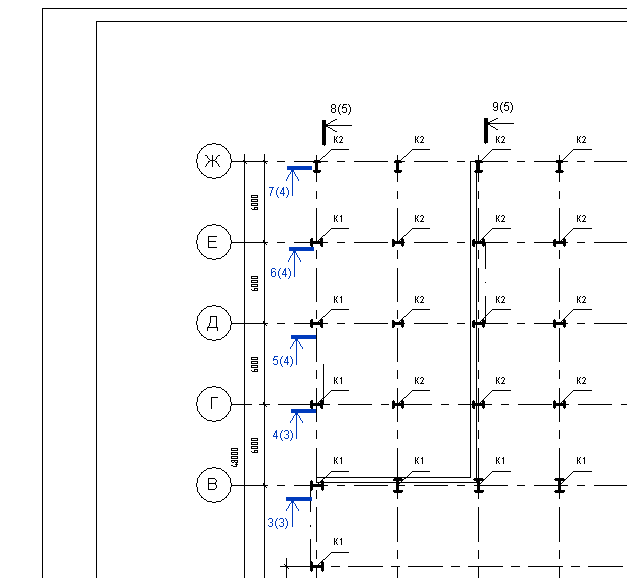

Масштаб 1:200, профили показаны линией и прямоугольником.

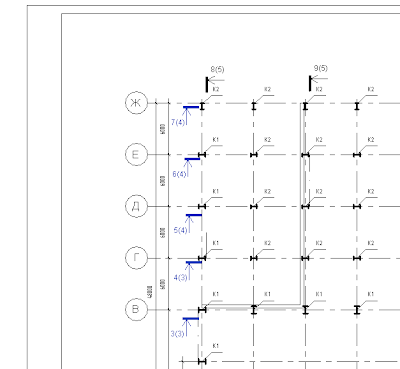

Масштаб 1:100, все профили показаны в теле.
Возможна различная подача  двухветвевой колонны и ферм.

























Для корректного отображения схем каркасов необходима доводка семейств
колонн и элементов рам.
Я дополнительно к системной линии отображения элемента вводил
прямоугольник с фиксацией по размеру профиля. При доводки колонн до низа
балок сбоили параметры видимости и колонна отображалась в теле,
пришлось дополнить выключателем видимости тела. Дополнительно введены
элементы утрированного вида с разной привязкой по профилю.
Последнее время включение схематичного отображения делаю не параметрами

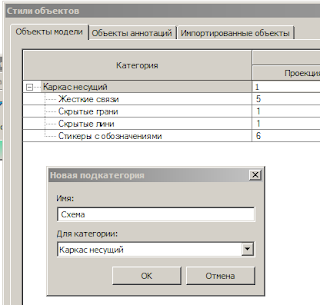

видимости, а новыми подкатегориями.
Утрирование также планирую делать подкатегориями на основе тел.
























Привязка швеллеров в плане как правило делается по
стенке, а не по центру тяжести.
Пришлось корректировать семейства.
Иначе была масса проблем с ориентацией швеллеров.

Отступы корректировал вручную.


Ведомость элементов формировалась вручную на листах.
Узлы создавались фрагментами с последующей обводкой и утрированием.
Использовались обозначения сварки и болтов.
Семейства примененные в проекте:
Двутавровая балка с широкими полками (ASTO20-93)-Колонна_КМ.rfa
Типовая двутавровая балка (АСТО 20-93) Балки_КМ.rfa
Стальные болты-Класс В, головка-Сверху_КМ.rfa
Стальные болты-Высокопрочные, головка-Сверху_КМ.rfa
Сварка уголок h=2.rfa
Сварка заводская.rfa  Просмотр Загрузить
